Amplifier Class AB 16 Transistor

Dokumentasi Pembuatan Power Amplifier Class AB

d

Pendahuluan

Power amplifier atau penguat daya adalah rangkaian elektronik yang digunakan untuk memperkuat sinyal audio sehingga dapat menggerakkan speaker dengan daya yang cukup. Rangkaian ini merupakan komponen penting dalam sistem audio, mulai dari perangkat rumah tangga hingga sistem audio profesional.

Seiring berkembangnya teknologi, power amplifier mengalami berbagai evolusi, baik dari sisi desain, efisiensi, hingga kualitas suara yang dihasilkan. Sejarah awal penguat daya dimulai dari penggunaan tabung vakum (vacuum tube), kemudian beralih ke transistor bipolar, hingga saat ini banyak menggunakan teknologi MOSFET dan digital switching.

Salah satu aspek penting dari power amplifier adalah kelas operasinya. Kelas ini menunjukkan bagaimana transistor bekerja dalam siklus sinyal input.

Kelas-Kelas Power Amplifier – Penjelasan Lengkap

Power amplifier dibagi ke dalam berbagai kelas, yang menunjukkan cara kerja transistor penguat dalam memperkuat sinyal. Masing-masing kelas memiliki karakteristik efisiensi, distorsi, dan kualitas suara yang berbeda. Berikut ini penjelasan yang lebih mendalam:

Class A – Kualitas Suara Terbaik, Paling Boros

• Cara kerja: Transistor atau tabung vakum pada Class A selalu berada dalam kondisi aktif (ON) sepanjang siklus sinyal 360°, baik saat sinyal ada maupun tidak.
• Kelebihan:
  • Distorsi sangat rendah
  • Respons frekuensi sangat linear
  • Tidak ada crossover distortion
• Kekurangan:
  • Efisiensi sangat rendah (~25–30%)
  • Panas berlebih meskipun tidak ada sinyal
• Digunakan pada: High-end audio, headphone amplifier kelas atas, penguat studio

Class B – Efisien tapi Banyak Distorsi

• Cara kerja: Dua transistor digunakan secara bergantian. Satu transistor aktif untuk setengah siklus positif, dan transistor lainnya aktif untuk setengah siklus negatif (180° per transistor).
• Kelebihan:
  • Efisiensi lebih tinggi (~60–70%)
• Kekurangan:
  • Muncul crossover distortion di titik nol
• Digunakan pada: Sistem audio lawas

Class AB – Kombinasi Suara Baik dan Efisiensi

• Cara kerja: Menggabungkan prinsip Class A dan B. Kedua transistor aktif sebagian waktu saat sinyal mendekati titik nol, mengurangi distorsi.
• Kelebihan:
  • Kualitas suara baik
  • Crossover distortion minimal
  • Efisiensi cukup baik (~50–70%)
• Kekurangan:
  • Masih menghasilkan panas
• Digunakan pada: Speaker aktif, amplifier mobil, home audio, DIY amplifier

Class C – Hanya untuk RF, Bukan Audio

• Cara kerja: Transistor hanya aktif untuk sebagian kecil siklus sinyal (<180°), biasanya digunakan dalam sistem frekuensi radio (RF).
• Kelebihan:
  • Efisiensi sangat tinggi (>80%)
• Kekurangan:
  • Distorsi besar, tidak cocok untuk audio
• Digunakan pada: Pemancar radio

Class D – Digital Switching Amplifier

• Cara kerja: Transistor bekerja sebagai saklar (ON/OFF), sinyal audio dikonversi menjadi pulsa lebar (PWM) lalu difilter menjadi sinyal analog.
• Kelebihan:
  • Efisiensi tinggi (90–95%)
  • Panas minimal
• Kekurangan:
  • Butuh filter low-pass
• Digunakan pada: Bluetooth speaker, amplifier mobil, sistem portabel

Class G – Rail Switching Amplifier

• Cara kerja: Menggunakan dua atau lebih level tegangan suplai yang diaktifkan secara dinamis.
• Kelebihan:
  • Efisiensi meningkat
• Kekurangan:
  • Rangkaian lebih kompleks
• Digunakan pada: High-end audio

Class H – Dinamisasi Tegangan Suplai

• Cara kerja: Tegangan suplai berubah secara dinamis sesuai dengan sinyal input.
• Kelebihan:
  • Efisiensi sangat tinggi
• Kekurangan:
  • Lebih kompleks dan mahal
• Digunakan pada: Sistem PA

Class T – Amplifier Digital dengan Perbaikan DSP

• Cara kerja: Varian dari Class D yang dikembangkan oleh Tripath dengan kontrol DSP.
• Kelebihan:
  • Suara mendekati kualitas Class AB
• Kekurangan:
  • Produk Tripath tidak lagi diproduksi luas
• Digunakan pada: Amplifier mini berkualitas

Tabel Perbandingan

Kelas	Efisiensi	Kualitas Suara	Distorsi	Aplikasi Umum
A	20–30%	Sangat tinggi	Sangat rendah	Audiophile
B	60–70%	Rendah	Tinggi	Audio lama
AB	50–70%	Baik	Rendah	Amplifier umum
C	>80%	Tidak cocok	Sangat tinggi	RF
D	90–95%	Sedang – Baik	Rendah	Perangkat portabel
G	60–80%	Baik	Rendah	Pro audio
H	70–90%	Baik	Rendah	PA System
T	>85%	Sangat baik	Rendah	Mini amplifier

---

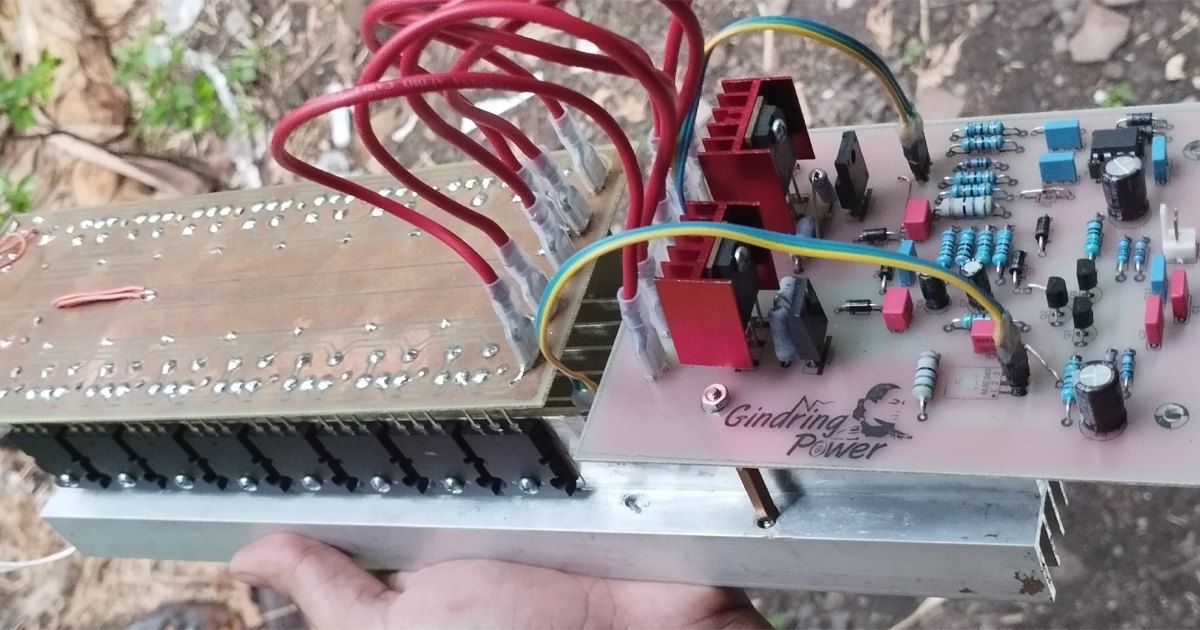

Dokumentasi Power Amplifier Class AB Saya

Setelah memahami konsep dasar dan jenis-jenis amplifier, berikut ini saya dokumentasikan pembuatan amplifier saya sendiri yang menggunakan sistem Class AB. Rangkaian ini dirancang dengan tujuan untuk mendapatkan suara yang cukup jernih dengan daya output yang memadai untuk speaker rumahan.

(Selanjutnya kamu bisa menambahkan detail teknis rangkaian, skema, layout PCB, daftar komponen, dan proses perakitannya.)
